ZRJ-05型群炉热电偶自动检定系统
概述

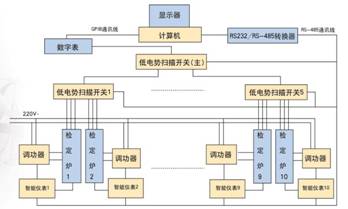

本系统可实现1-10台检定炉同时进行热电偶的自动检定,也可同时开展热电阻、低温电偶、一体化温度变送器检定(具有分批检定功能,最多10批)。本系统在结构上增加了分级低电势扫描开关与扫描控制系统,各检定炉分别采用RS485总线智能仪表和SSR进行控温,其温度设定、PID参数设置等均可遥控完成,并由上位计算机进行集中控制。检定过程中,系统在计算机的控制下自动完成各检定炉各温度点的连续检定工作,无需人工干预。
系统自动进行控温数据记录和显示,既可集中显示各检定炉的控温参数,又可分别详细显示不同检定炉的工作状态与控温参数,并自动绘制控温曲线。自动实现数椐采集、处理、表达、传送、存储和文档管理及自动生成检定证书等功能。
该系统适用于热电偶检定工作量比较大或者热电偶检定阶段特别集中、时间要求紧迫的用户,已逐步在国内热电偶、热电阻生产厂家及部分大型企业得到应用推广。
客户现场使用图:
基本配置清单:
序 |
配套设备名称 |
型 号 |
数量 |
备注 |
1 |
低电势扫描/控制器(主)* |
PR108 |
1台 |
10通道 |
2 |
低电势扫描/控制器(分)* |
PR109 |
N台 |
10通道 |
3 |
三线电阻转换器 |
|
1台 |
10通道 |
4 |
接口板/线 |
|
1套 |
|
5 |
专用检定软件 |
|
1套 |
|
6 |
数字万用表 |
KEITHLEY2000 |
1台 |
|
7 |
系统控制柜 |
PR370 |
1台 |
|
8 |
微机 |
|
1台 |
|
9 |
打印机 |
|
1台 |
|
10 |
热电偶检定炉 |
KRJ-600 |
1台 |
|
11 |
热电偶检定炉 |
KRJ-300 |
1台 |
|
12 |
热电偶清洗退火装置 |
PR360 |
1台 |
可选 |
13 |
标准热管恒温槽* |
PR600系列 |
1台 |
可代替油(水)槽 |
14 |
标准油槽 |
PR511-300 |
1台 |
|
15 |
标准水槽 |
PR521-095 |
1台 |
|
16 |
低温槽* |
PR531系列 |
1台 |
|
17 |
冰柜、冰桶、刨冰机* |
|
1套 |
自制冰点 |
18 |
一等标准热电偶(S) |
|
1支 |
|
19 |
二等标准铂电阻 |
|
1支 |
|
20 |
计算机工作台、椅 |
|
1套 |
|
21 |
附件* |
|
1套 |
|
备注:* 系统配置PR108主扫描器1台;N台PR109,对应2N台检定炉的测控,最多可控10台检定炉。
* PR600系列标准热管恒温槽,介质密封、环保清洁,可代替标准油(水)槽。
* 低温槽温度范围(-80、-60、-40、-30、-20、-10)℃~
* 附件提供专用信号线、石英管、玻璃管、高铝棉等。
* 热电阻检定0℃点可采用-10℃~95℃的低温槽检定,亦可使用自制冰水混合物检定。
